INTRODUCCIÓN
En el presente blog vamos a describir tanto el fundamento como el proceso de construcción de una placa solar calefactora para caldear una estancia, estando esta construida con materiales reciclados y/o de bajo coste, como son listones de madera, latas de refresco vacías y elementos aislantes.
FUNDAMENTO Y DESCRIPCIÓN DEL PROCESO
El fundamento de nuestra calefacción consiste en captar la energía calórica proporcionada por el sol e insuflarla en el interior de la estancia que vamos a calentar. Para ello hemos comenzado diseñando la placa con un programa de CAD (Computer Aided Design) del cual hemos extraído los planos para posteriormente enviárselos al carpintero que los ha cortado.
Una vez obtenidas todas las piezas y habiendo taladrado las bases de las latas pasamos a su ensamblado.
En primer lugar limpiamos todas las latas y taladramos sus dos bases. Posteriormente las pegamos con una silicona específica resistente a altas temperaturas, de esta forma conseguimos fabricar una serie de tubos.
Estos tubos cumplen una función esencial, ya que el aire se irá calentando a través de ellos.
Seguidamente, ensamblamos los listones, algunos de ellos taladrados para permitir el paso del aire y servir de soporte a los tubos.

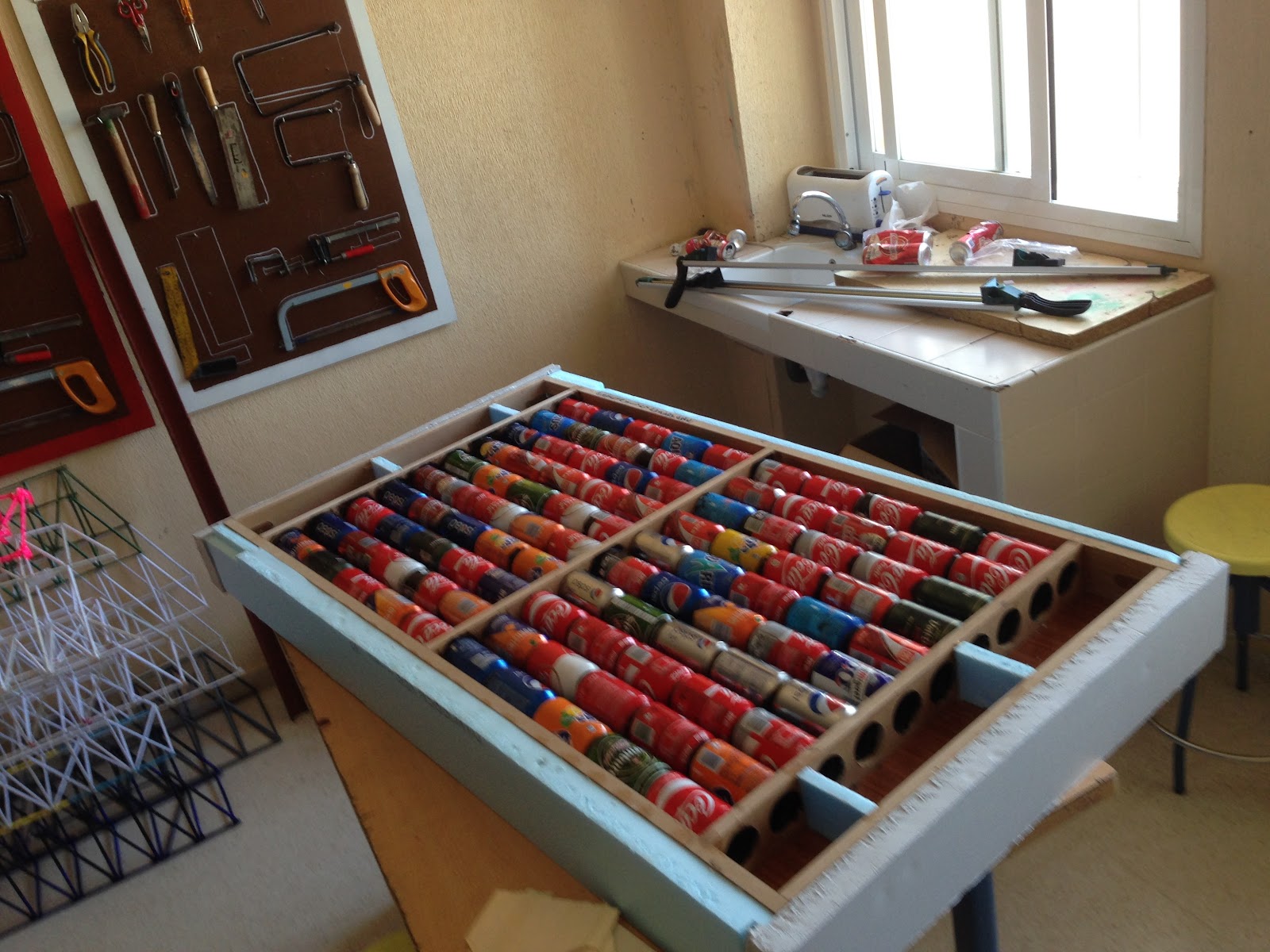

Una vez terminado todo el proceso, la placa quedó como se muestra en la fotografía.
Posteriormente cerramos la placa con un panel por su parte trasera y para mejorar el rendimiento de la instalación procedimos a aislarla con POREXPAN para evitar pérdidas de calor por zonas laterales.
 |
| Caja interior con aislamiento térmico. |
 |
| Caja interior totalmente aislada con conduccionespreparadas. |
En este estado la placa está bastante avanzada y solo queda construir la caja envolvente exterior, hacer las conexiones de entrada y salida, poner un rechapado de panel en los colectores y laterales, pintar el conjunto de negro mate resistente a altas temperaturas y colocar un metacrilato para crear un efecto invernadero en el interior que potencie la acción calefactora.
Seguidamente se exponen una serie de fotografías en las que aparecen las fases anteriormente descritas.
 |
| Caja aislada térmicamente a falta de montarle el panel trasero de cierre. |
 |
| Vista anterior de la placa con las subdivisiones a falta de taladrar las entradas y salidas y tapar los laterales. |
 |
| Tuberías de conexión a la placa obtenidas a partir de botes de desodorante. |
 |
| Detalle de taladro de entrada/salida. |
 |
| Detalle de entrada/salida con tubería. |
 |
| Caja con los colectores de entrada/salida sellados. |
 |
| Caja terminada a falta de ser pintada. |
 |
| Parte trasera pintada con pintura impermeabilizante. |
 |

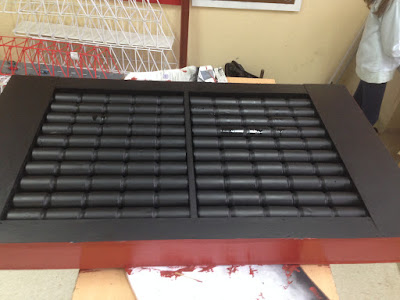

| Parte frontal pintada con pintura impermeabilizante. |
Ya solo nos queda pintar la parte frontal de color negro para que de esta forma el aire presente en el interior de los tubos hechos con latas se caliente aun más, además finalizaremos con una plancha de metacrilato para favorecer el efecto invernadero.
 |
Placa terminada a falta de montarle la plancha de metacrilato en la parte superior.
 |
| Primer ensayo de funcionamiento sin toma de datos. |
 |
| ¡Funciona! |
|
|
|
|
|
|
|
|
|
